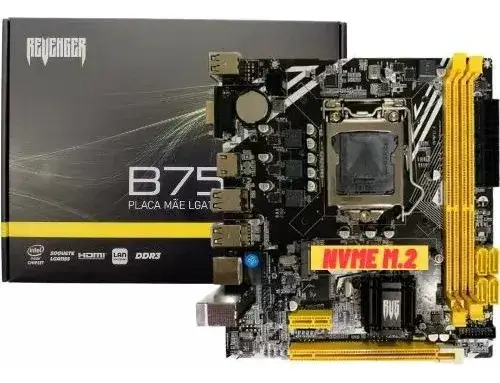

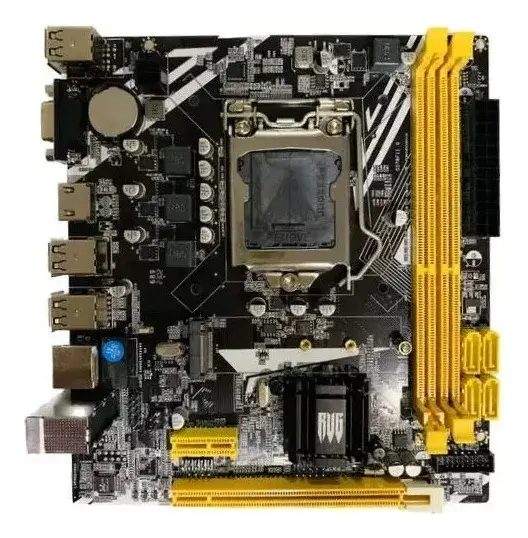

Placa Mãe Gamer LGA 1155 B75 DDR3 M.2 NVMe
Modernize seu PC antigo! Esta placa permite instalar SSDs M.2 NVMe ultra-rápidos (até 3500MB/s), fazendo o Windows carregar em segundos.
Análise Completa: O Fim da Lentidão
Se você tem um processador Intel Core i5 ou i7 de 2ª ou 3ª geração (como o lendário i7 3770) parado ou rodando lento, a Placa Mãe B75 é a salvação. Diferente das placas H61 básicas da época, a B75 foi projetada para performance corporativa, trazendo recursos que ainda hoje são essenciais para um uso fluido.
O Pulo do Gato: Slot M.2
Esta versão moderna da placa B75 foi reengenheirada para incluir um slot M.2 NVMe. Isso elimina os cabos SATA e permite usar os SSDs mais rápidos do mercado, algo impossível nas placas originais de 2012.
Para completar a restauração do seu PC, considere adicionar um Monitor HDMI novo e um combo de Teclado e Mouse para ter uma estação de trabalho ou jogos completa.
- Modernização: Traz NVMe e USB 3.0 para plataformas antigas.
- Custo: A forma mais barata de ter um PC funcional hoje.
- Conectividade: Rede Gigabit e saída HDMI integradas.
- Durabilidade: Capacitores sólidos na área do processador.
- Memória: Usa DDR3 (antiga), não compatível com DDR4.
- Wi-Fi: Não possui integrado (requer adaptador USB).
Ficha Técnica: Especificações de Engenharia
| Chipset | Intel B75 Express |
|---|---|
| Socket | LGA 1155 (Sandy/Ivy Bridge) |
| Memória | 2x DDR3 1600/1333/1066 (Máx 16GB) |
| Armazenamento | 1x M.2 NVMe + 4x SATA |
| Rede (LAN) | Gigabit (10/100/1000 Mbps) |
Comparativo: Chipset B75 vs H61 (Comum)
| Recurso | Chipset B75 (Este) | Chipset H61 (Básico) |
|---|---|---|
| Slot M.2 NVMe | Sim (Adaptado) | Não |
| USB 3.0 | Nativo (Traseiro/Frontal) | Não (Apenas 2.0) |
| SATA 3 (6Gb/s) | Sim (1 Porta) | Não (Apenas SATA 2) |
| Rede | Gigabit (1000 Mbps) | Fast (100 Mbps) |
O que vem na caixa?
- 1x Placa Mãe B75 LGA 1155
- 1x Espelho Traseiro (I/O Shield)
- 1x Cabo de Dados SATA
- 1x CD de Drivers (Opcional)
Ao instalar o Windows no NVMe, lembre-se de configurar a BIOS para o modo UEFI. Isso garante o boot mais rápido possível e aproveita toda a velocidade do barramento PCIe.
Wiki Técnica: 10 Fatos da Engenharia B75
Entenda por que esta placa é a escolha técnica correta para reviver PCs antigos.
1. Legado do LGA 1155 (Sandy/Ivy Bridge)
Os processadores Intel Core de 2ª e 3ª geração foram um marco de eficiência. Um i7 3770 ainda hoje entrega performance similar a um i3 de 10ª geração em multitarefa. A placa B75 é a base necessária para extrair esse potencial em 2024.
2. Adaptação NVMe (PCIe Lane)
O chipset B75 original não tinha M.2. As fabricantes modernas adaptaram o design usando linhas PCI Express do chipset para criar um slot M.2 funcional. Isso permite usar SSDs modernos com velocidades de até 1800MB/s (limite do PCIe 2.0 x4), ainda 3x mais rápido que um SSD SATA.
3. USB 3.0 Nativo
Diferente do H61 que dependia de chips de terceiros (frequentemente instáveis), o B75 integra a controladora USB 3.0 no próprio chipset Intel. Isso garante compatibilidade total, maior velocidade de transferência e estabilidade para HDs externos e periféricos modernos.
4. Dual Channel DDR3
A arquitetura de memória suporta acesso simultâneo a dois pentes de RAM. Isso dobra a largura de banda teórica (de 64 para 128 bits), o que é crítico para o desempenho do vídeo integrado (Intel HD Graphics) e fluidez do sistema operacional.
5. Rede Gigabit Real
Muitas placas baratas usam controladores de rede "Fast Ethernet" (100 Mbps). Esta B75 utiliza um controlador Gigabit (1000 Mbps). Isso é vital hoje em dia, pois planos de internet de fibra ótica comuns (300MB, 500MB) seriam limitados por uma porta de rede inferior.
6. Capacitores Sólidos (VRM)
Nas áreas críticas de fornecimento de energia para a CPU (VRM), a placa utiliza capacitores sólidos de polímero condutivo. Eles têm vida útil muito superior aos antigos capacitores eletrolíticos líquidos, que tendiam a estufar e vazar com o calor ao longo dos anos.
7. PCI Express 3.0
Quando usada com um processador de 3ª Geração (Ivy Bridge), a placa ativa o modo PCIe 3.0 no slot da placa de vídeo. Isso dobra a largura de banda disponível para a GPU em relação ao PCIe 2.0, evitando gargalos em placas de vídeo modernas de entrada (ex: RX 6400).
8. Áudio HD de 6 Canais
O codec de áudio integrado Realtek (ou similar) oferece suporte a som de alta definição (HD Audio) com detecção de conector. Ele suporta saídas 5.1 canais, permitindo uma experiência de som surround em filmes e jogos se você tiver o sistema de caixas compatível.
9. Conector Interno USB 3.0 (19 Pinos)
Um recurso raro em placas antigas de entrada. O conector interno de 19 pinos permite ligar as portas USB 3.0 do painel frontal de gabinetes modernos. Isso evita ter que rastejar atrás do PC para plugar um pendrive rápido.
10. Compatibilidade Micro-ATX
O formato Micro-ATX é um padrão industrial. A furação da placa segue estritamente as normas, o que significa que ela cabe tanto em gabinetes Torre grandes quanto em Mini-Torres compactas, facilitando a substituição de placas queimadas em PCs de escritório.
Perguntas Frequentes (FAQ)
Suporta toda a linha Intel Core i3, i5 e i7 de 2ª Geração (Sandy Bridge) e 3ª Geração (Ivy Bridge), além de Pentium e Celeron do mesmo socket LGA 1155.
O slot M.2 desta placa suporta o protocolo NVMe (PCIe), permitindo velocidades de leitura/escrita muito superiores aos SSDs SATA comuns (até 1800MB/s em PCIe 2.0 x4).
Suporta até 16GB de memória RAM DDR3 (2 pentes de 8GB), com frequência máxima de 1600MHz (dependendo do processador utilizado).
Sim, o chipset B75 oferece suporte nativo a USB 3.0 (portas azuis), garantindo transferências de dados até 10x mais rápidas que as placas H61 mais antigas.
Sim, possui porta LAN RJ45 Gigabit (10/100/1000 Mbps), essencial para aproveitar internet de fibra ótica acima de 100 Mega sem gargalos.
Sim, possui slot PCI Express x16 para placa de vídeo dedicada. Com um i7 3770 e uma GPU média (GTX 1650/RX 580), roda jogos competitivos e títulos populares muito bem.
Não. As placas B75 já vêm de fábrica com BIOS compatível nativamente tanto com a 2ª quanto com a 3ª geração de processadores Intel.
Sim, acompanha o espelho traseiro (I/O Shield) de metal para acabamento no gabinete e um cabo SATA de dados.
É uma placa no formato Micro-ATX (aproximadamente 17x19cm), compatível com a grande maioria dos gabinetes torres e mini-torres do mercado.
Sim, garantia contra defeitos de fabricação (geralmente 3 a 6 meses com o vendedor), garantindo a funcionalidade do produto.
