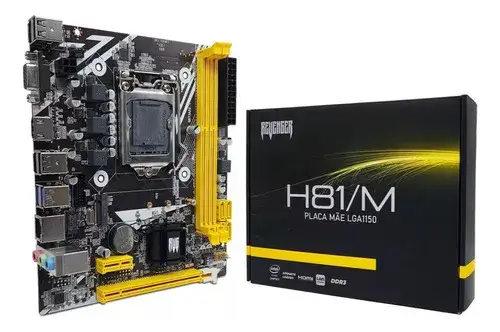

Placa Mãe Revenger H81 LGA 1150 DDR3 M.2 NVMe
A solução moderna para PCs antigos. Instale um SSD M.2 NVMe nesta placa e veja seu Core i7 de 4ª geração voar no Windows 10/11.
Análise Completa: Vida Longa à 4ª Geração
A 4ª Geração Intel (Haswell) foi um marco de longevidade. Processadores como o Core i7-4790 e o i5-4460 ainda oferecem desempenho sólido para tarefas diárias e jogos leves. No entanto, as placas-mãe antigas costumam falhar. A Revenger H81 não apenas substitui a peça defeituosa, mas atualiza seu PC com tecnologias que não existiam em 2013, como o suporte a SSDs NVMe.
O Pulo do Gato: SSD NVMe
Muitas placas H81 usadas vendidas online estão oxidadas. Esta é uma placa NOVA, com capacitores sólidos e garantia. O slot M.2 NVMe permite velocidades de leitura de até 2000MB/s, revitalizando completamente a responsividade do sistema. Para montar um setup completo, combine esta placa com um Monitor HDMI e periféricos como o Teclado Gamer para uma experiência renovada.
- Custo-Benefício: Recupera um PC potente gastando pouco.
- Tecnologia: Slot NVMe faz o sistema parecer novo.
- Conectividade: HDMI, USB 3.0 e Rede Gigabit inclusos.
- Compatibilidade: Usa suas memórias DDR3 antigas.
- Expansão: Apenas 2 slots de RAM (Máximo 16GB).
- Overclock: Chipset H81 não permite overclock de CPU.
Ficha Técnica: Especificações de Engenharia
| Chipset | Intel H81 Express |
|---|---|
| Socket | LGA 1150 (Haswell) |
| Memória | 2x DDR3 1600/1333/1066 (Máx 16GB) |
| Armazenamento | 1x M.2 NVMe + 4x SATA |
| Rede (LAN) | Gigabit (10/100/1000 Mbps) |
Comparativo: Revenger H81 vs H81 Genérica (2014)
| Recurso | Revenger H81 (Esta) | H81 Antiga |
|---|---|---|
| Slot M.2 | Sim (NVMe) | Não |
| Capacitores | 100% Sólidos | Mistos/Líquidos |
| Rede LAN | Gigabit (1000) | Fast (100) |
| Saída Vídeo | HDMI + VGA | VGA apenas (muitas) |
O que vem na caixa?
- 1x Placa Mãe H81 LGA 1150
- 1x Espelho Traseiro (I/O Shield)
- 1x Cabo de Dados SATA
- 1x Manual de Instalação
Wiki Técnica: 10 Detalhes de Engenharia
Entenda a tecnologia por trás dessa placa de modernização.
1. Chipset Intel H81 Express
O H81 foi o chipset de entrada da arquitetura Haswell. Ele oferece suporte nativo a 2 portas USB 3.0 e 2 portas SATA 6Gb/s. Embora não suporte overclocking ou RAID, é a plataforma mais estável e econômica para uso doméstico e jogos casuais, garantindo compatibilidade total com a família Core de 4ª geração.
2. Adaptação NVMe via PCIe
Originalmente, o H81 não tinha M.2. Esta placa utiliza linhas PCI Express 2.0 sobressalentes do chipset para criar um slot M.2 funcional. Isso permite usar SSDs modernos com velocidades muito superiores aos SSDs SATA (até 2000MB/s vs 550MB/s), revitalizando a velocidade de boot e carregamento de programas.

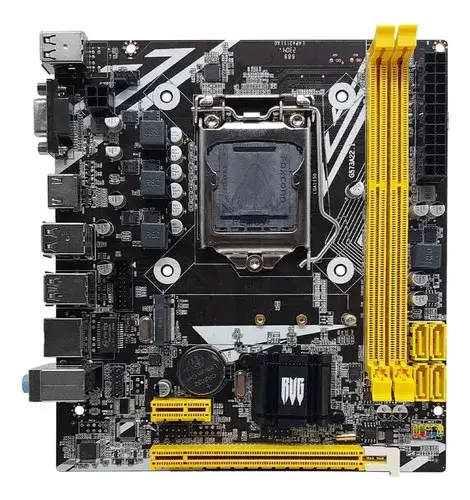

3. Socket LGA 1150
Este socket possui 1150 pinos e é eletricamente incompatível com gerações anteriores (1155) ou posteriores (1151). A chave mecânica impede a inserção incorreta da CPU, protegendo os contatos sensíveis do socket. Suporta toda a linha Haswell e Haswell Refresh (Devil's Canyon).
4. VRM (Módulo Regulador de Tensão)
A placa possui um VRM de 3+1 fases, suficiente para alimentar processadores de até 84W de TDP (como o i7 4790) em stock. O uso de capacitores sólidos no VRM garante estabilidade na entrega de energia e maior vida útil sob calor, evitando travamentos em carga.
5. Áudio Realtek ALC
O chip de som integrado oferece áudio de alta definição (5.1 canais). A trilha de áudio no PCB é isolada fisicamente para reduzir a interferência eletromagnética dos outros componentes de alta frequência, garantindo um som mais limpo para fones de ouvido e caixas de som.
6. BIOS UEFI
A placa vem com BIOS UEFI moderna, suportando interface gráfica e uso de mouse. Ela já vem configurada de fábrica para reconhecer o boot via NVMe, um recurso que exigia modificações complexas de BIOS em placas H81 antigas, facilitando a instalação do Windows.
7. Fator de Forma Micro-ATX
Com dimensões compactas (aprox. 19x17cm), ela segue o padrão de furação industrial. Isso a torna compatível com praticamente qualquer gabinete Torre ou Mini-Torre do mercado, facilitando a substituição de placas queimadas em PCs de escritório ou domésticos sem trocar o gabinete.
8. USB 3.0 Frontal (19 Pinos)
A placa inclui o conector interno de 19 pinos para USB 3.0. Isso permite que você conecte as portas azuis do painel frontal de gabinetes modernos, facilitando o uso de pendrives e HDs externos rápidos sem precisar acessar a parte traseira do PC.
9. Dual Channel DDR3
O suporte a Dual Channel dobra a largura de banda da memória (de 64 para 128 bits). Isso é crítico para o desempenho do vídeo integrado Intel HD 4600, que usa a RAM do sistema como memória de vídeo, aumentando significativamente o FPS em jogos leves.
10. Durabilidade (Capacitores Sólidos)
Ao contrário de placas antigas de 2013 que usavam capacitores eletrolíticos propensos a vazamento e estufamento, esta placa utiliza capacitores de polímero condutivo (sólidos) em áreas críticas, garantindo uma vida útil estimada de mais de 10 anos em condições normais de uso.
Perguntas Frequentes (FAQ)
Sim, suporta todos os processadores da 4ª Geração Intel Core (Haswell) e Refresh com socket LGA 1150, incluindo i3, i5, i7, Pentium e Celeron.
A placa possui um slot M.2 híbrido compatível com NVMe (PCIe x4), oferecendo velocidades de até 2000MB/s, muito superior aos 550MB/s do padrão SATA 3.
Suporta até 16GB de memória RAM DDR3 (2 pentes de 8GB), com frequências de 1066, 1333 ou 1600 MHz em modo Dual Channel.
Sim, possui saídas de vídeo HDMI e VGA no painel traseiro. Elas funcionam se o processador instalado tiver vídeo integrado (Intel HD Graphics).
Sim, possui slot PCI Express x16 para placas de vídeo dedicadas. Combinada com uma GPU moderna (como RX 580 ou GTX 1660), roda a maioria dos jogos atuais.
Sim, equipada com controlador de rede Realtek Gigabit Ethernet (10/100/1000 Mbps), permitindo aproveitar 100% da velocidade de conexões de fibra ótica.
Sim, a caixa inclui o espelho traseiro (I/O Shield) de metal, cabo de dados SATA e manual de instalação básico.
Sim, drivers são compatíveis com Windows 10. O Windows 11 pode ser instalado (com bypass de TPM 2.0), pois o sistema roda fluido graças ao SSD NVMe.
Sim, possui 2 portas USB 3.0 no painel traseiro e um conector interno de 19 pinos para ligar as portas USB 3.0 frontais do seu gabinete.
Padrão Micro-ATX (aprox. 17x19cm), compatível com a vasta maioria dos gabinetes de computador do mercado, desde torres médias até compactos.
